Plato baja sing dipencet sing ndhukung beton lantai dikenal minangka dek lantai. Baja bar Truss Deck yaiku adaptasi karo syarat-syarat struktur baja kanthi cepet lan nyedhiyakake platform kerja sing tegas ing wektu sing cendhak. Dek baja-bar Truss Truss yaiku generasi lantai anyar sing dikembangake dening insinyur konstruksi.
Dek baja-bar Truss Truss yaiku generasi lantai anyar sing dikembangake dening insinyur konstruksi. Bar baja ing lantai baja diproses dadi truss bar lapisan nggunakake semi-lapisan welding lapisan semi-otomatis ing pabrik kanggo ngganti dhuwur dek lantai.

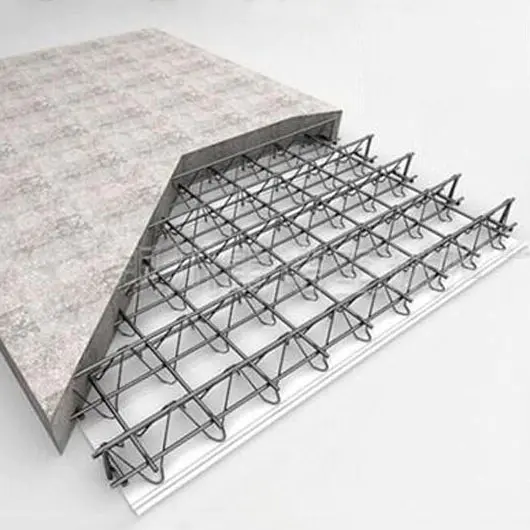

Sistem iki nggabungake bar baja ing papan lantai konkrit karo template konstruksi. Sajrone prosedur konstruksi, baja-bar baja truss bisa tahan bobot beton udan ing papan lantai lan beban konstruksi. Sajrone wektu panggunaan, bar baja baja sing ndhuwur lan ngisor truss baja bisa bebarengan karo beton kasebut kanthi tahan.

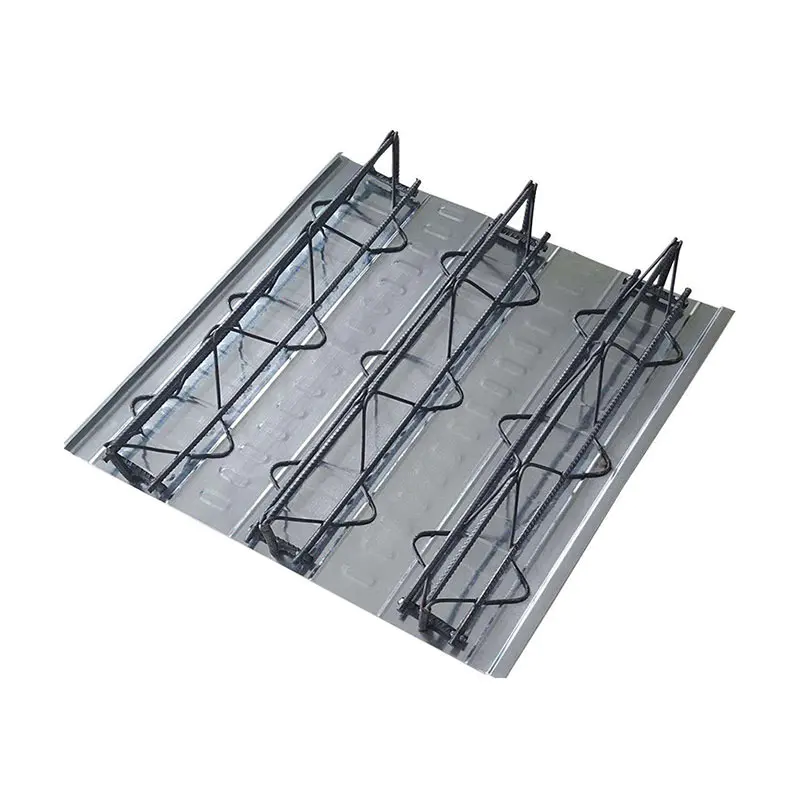

Dek baja-bar Truss Truss dibentuk kanthi nyambungake truss baja lan lembaran ngisor liwat titik resistance welding. Baja baja truss digawe saka bar baja, sing digunakake minangka kord ndhuwur, penghubung ngisor lan bar web miturut posisi sing beda. Lembar ngisor bisa digawe saka piring baja galvanis utawa piring baja sing adhem.
Luhur

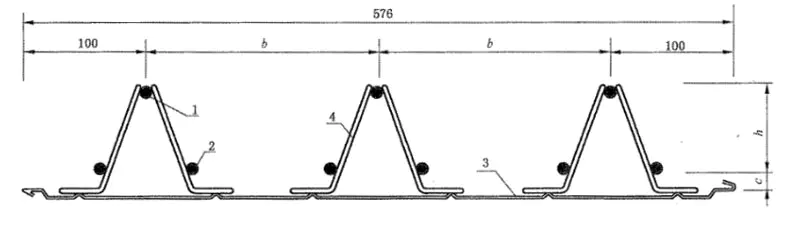

Ndeleng Bagean
1, kord ndhuwur; 2, penghubung ngisor;
3, lembaran ngisor; 4, bar web;
5, pengukten horisontal dhukungan; 6, bar dhukungan vertikal.
L: Dawane baja slab baja, ≤12000mm;
H: dhuwur saka baja truss, 70 ~ 170mm
A: Jarak antarane bagean Truss Baja, 200mm;
B: Ngembangake antarane bar baja, 188mm;
c: ketebalan tutup konkrit, 15mm;

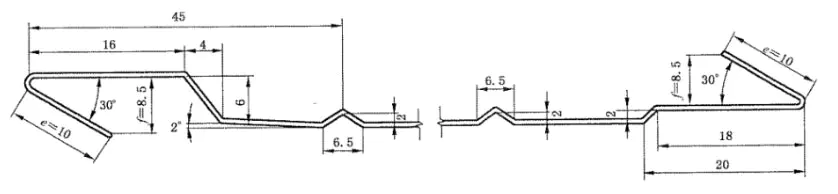

Diagram lembar ngisor

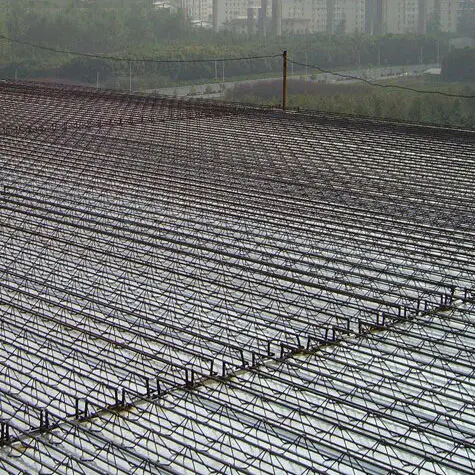

Sadurunge nyelehake depet baja-bar, garis referensi kudu disetel miturut posisi wiwitan sing ditampilake ing gambar. Papan pertama kudu padha karo garis referensi lan papan liyane dipasang ing urutan. Sambungan papan kasebut metode sing nyepetake, lan sambungan pancing ing antarane papan kudu kenceng kanggo mesthekake yen ora ana bocor nalika nyiram beton.
